螺纹坐标实验室应用案例

硬度压头综合参数测量方法

a.成果完成的意义

硬度测试是检测材料性能的重要指标之一。压头在硬度试验中是一个至关重要的部件，它的精度和品质是保证示值准确性重要因素。硬度压头是一个典型的小尺寸复杂零件，测量参数包括球冠半径及形状、锥角、基座轴线与锥体轴线的夹角等参数，如图1所示的洛氏硬度压头。这些参数既有宏观尺寸，又有微观尺寸，以及二者的相互关系，单个传感器不能完成测量任务，需要多个传感器协同工作。

NIM开发了一种基于多传感器数据融合的测量方法，该方法利用接触和共焦显微传感器分别测量不同的特征参数，解决了硬度压头综合参数的测量难题。

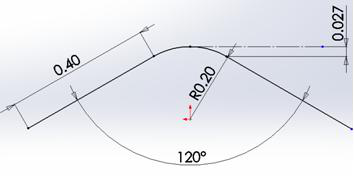

图1. 洛氏硬度压头球冠部分参数说明

b.成果完成的指标

1）球冠半径及形状的测量不确定度小于1微米。

2）圆锥角度的测量不确定度小于2´。

3）锥轴线与基座轴线夹角的测量不确定度小于6´。

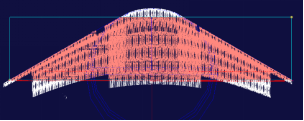

c.照片
