船载航行数据记录仪(VDR)检测装置

名称

船载航行数据记录仪(VDR)检测装置

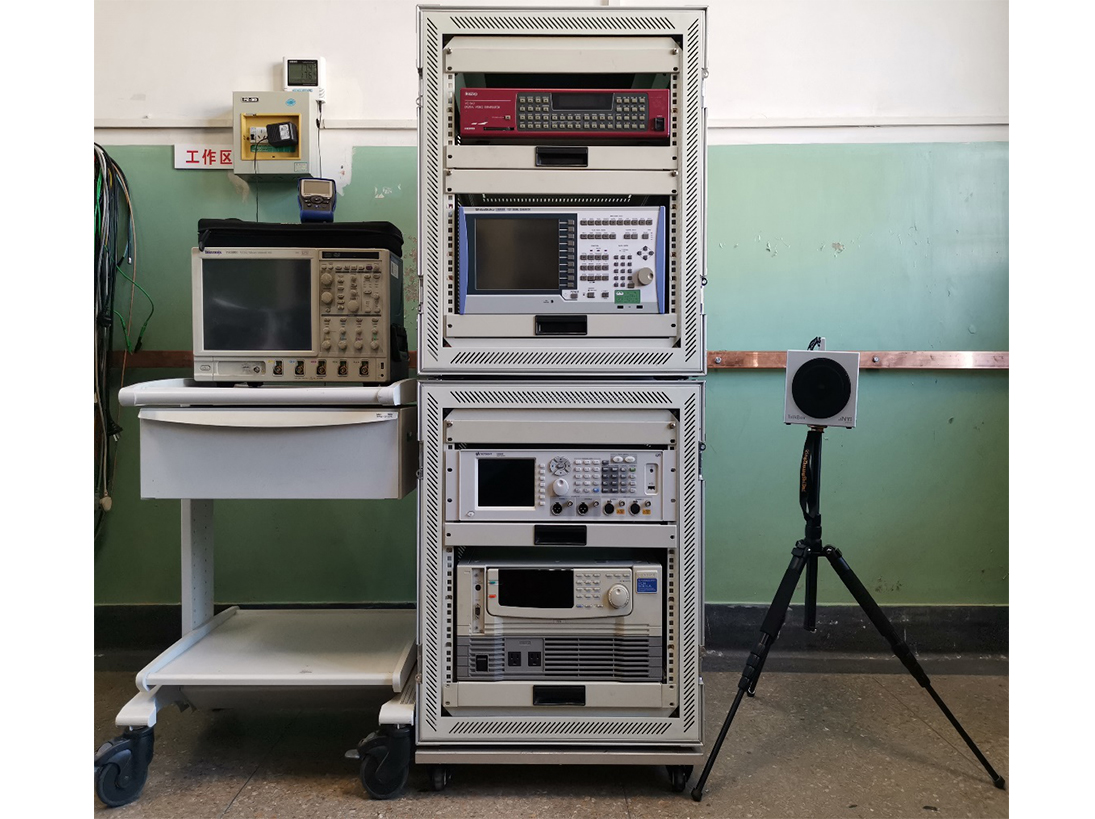

照片

原理

根据标准要求，编制专用的声音信号，图形信号，通过音频信号源，粉红噪声发生器，图形信号发生器，视频分析仪，音频分析仪，动态分析仪等，采集测量数据，计算并分析测量数据，得到声音及图像检测结果。

可测仪器

船载航行数据记录仪(VDR)

指标

声音：20Hz ~ 15kHz，

电平：（6 ~ 70）dB，最大允许误差：±0.1dB

失真：（0.01 ~ 50）%，最大允许误差：±5%

传输系数：0.10 ~ 0.99，最大允许误差：±0.02

图像：VESA 视频信号输出测试格式：640×350  ~ 1600×1200

水平位置误差：TMx：最大允许误差：±0.0002

垂直位置误差：TMy：最大允许误差：±0.0002

颜色误差：TMc：最大允许误差：±0.001

规程规范

IEC61996-1-ed2.0-2013海上导航和无线电通信设备和系统.船载航程数据记录仪(VDR).第1部分:船载航程数据记录仪(VDR).性能要求、测试方法和试验结果要求
