数字抖动仪校准装置

名称

数字抖动仪校准装置

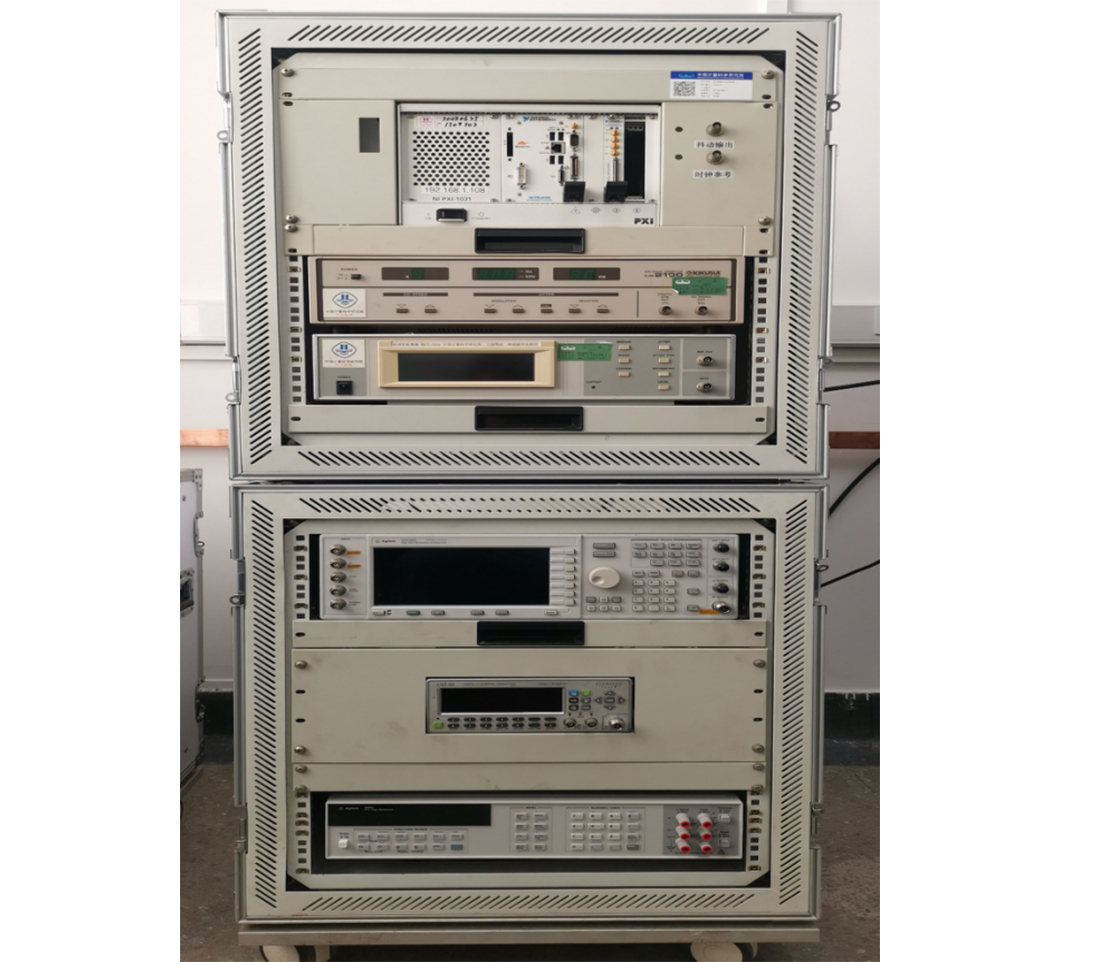

照片

1



原理

根据贝塞尔零值法进行抖动量值溯源，抖动仪计量校准装置主要由抖动校准仪，任意波信号发生器，频率计和数字电压表等组成。抖动仪主要由放大器、均衡器、低通滤波器、限幅器和锁相环构成。抖动仪根据信号脉宽变化的测量数据，采用统计方式，计算标准偏差、相对值或者峰值。

可测仪器

标准倍速和多倍速的数字式和指针式CD/DVD抖动仪

指标

抖动：

倍速：CD×（1、2、4、8、10、12、16、20、24、32）倍速，DVD CD×（1、2）倍速

范围：CD：（0~60）ns，DVD：（0~15）ns，最大允许误差：±1.5%

电平：50mV~5V，最大允许误差：±1.0%

不对称性变化：-0.5T ~ +0.5T，最大允许误差：±5%或者±2ns

直流电压：（0 ~ 5）V，最大允许误差：±0.1%

规程规范

JJF 1454-2014 数字抖动仪校准规范
